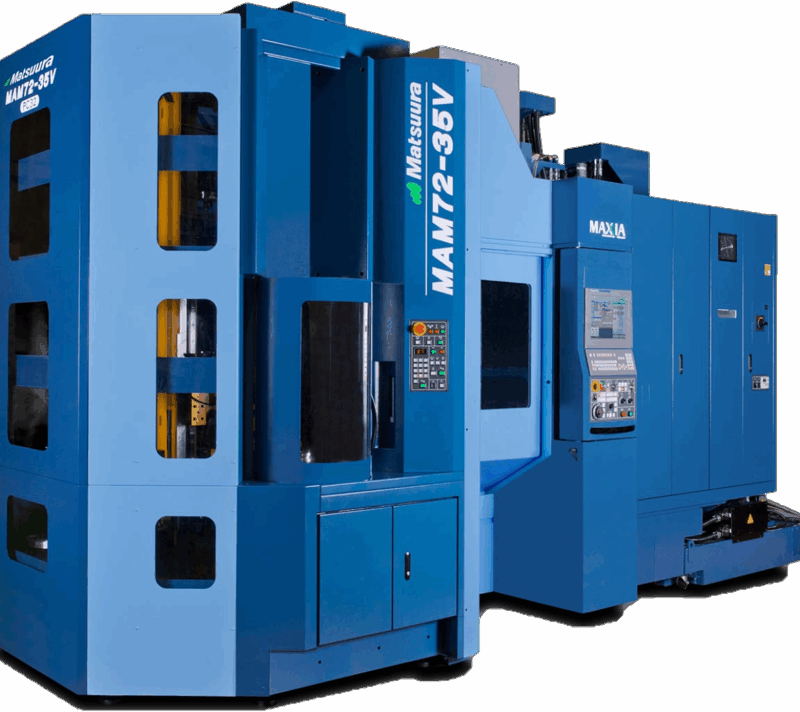

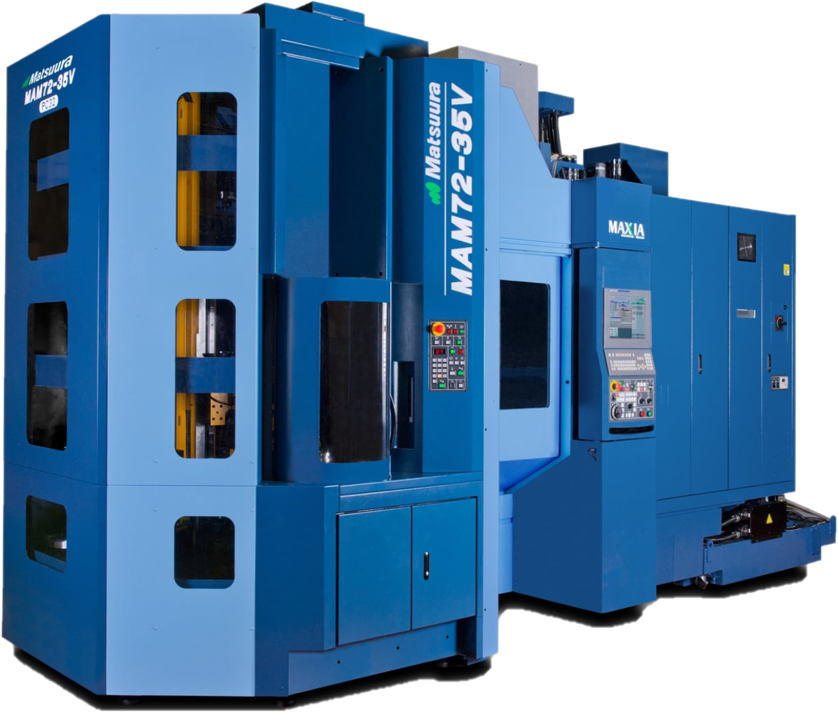

Centre d’usinage 5 axes à broche verticale, modèle MATSUURA – MAM72-35V.2

Commande numérique :

Commande numérique FANUC G-TECH 31i

Broche :

Vitesse de broche 12000 tr/min,

BBT 40, réfrigérée et pressurisée

Courses :

Courses X/Y/Z : 550 x 440 x 580 mm

Rapides :

Vitesse rapides X/Y/Z : 60/60/60 m/min

• Changeur de palettes révisé avec 32 palettes
• Magasin d’outils 320 outils
• 400 paires de correcteurs d’outil supplémentaires
• Règles de mesure sur les axes XYZ neuves
• Convoyeur-élévateur de copeaux avec filtrations et spirales
• Mesure d’origine pièce (palpeur), détection de bris d’outils et mesure longueur outils (laser)
• High Speed Skip Signal
• Extension des macro-variables à 999
• Arrosage Centre Broche 70 bar avec aspiration du liquide de coupe au changement d’outils, bac 560 L équipé d’une unité de refroidissement
• 8 fonctions M supplémentaires
• Programmateur séparé pour préchauffage de broche
• Monitoring de charge de broche
• Fonction de pré-contrôle des outils
• Appellation macro-clients
• Interface Homme/Machine gestion de palette et aide au dépannage

• Interface RS232, Memory card et Ethernet
• Interpolation hélicoïdale
• Compensation de rayon d’outils G40/G41/G42
• Cycle fixe G73/76 & G80/89
• Image miroir
• Saut de bloc optionnel
• Compteur de pièces auxiliaires
• Avances manuelles (auto-limitées pour réglage)
• Package CN 5 axes incluant iZ-1/30 NF, optimisation couple accélération/décélération,
• fonction TCPC G43,4/G49, commande de plan incliné G53,1/G68,2/G69, compensation
• erreur réglage travail G54,4, fonction TPC par TCPC, compensation 3D G41,2/G42,2/G41,3,
• Inverse temps G93
• Mémoire CN 2MB
• 4000 programmes
• Définition numérique de la machine au format STL
• Normes CE
